顎式破碎機工作方式為曲動擠壓型，工作原理是：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時，肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與次同時，物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。隨著電動機連續轉動而破碎機動顎作周期運動壓碎和排泄物料，實現批量生產。

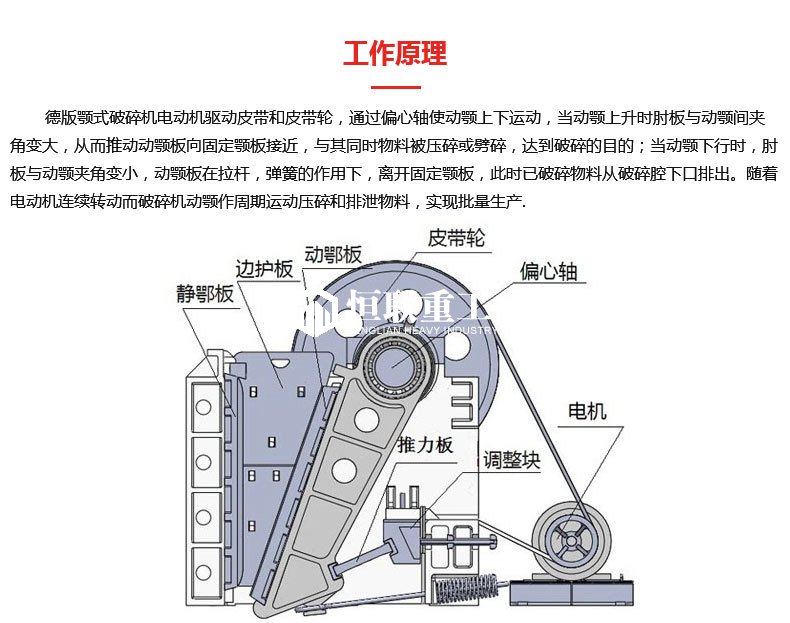

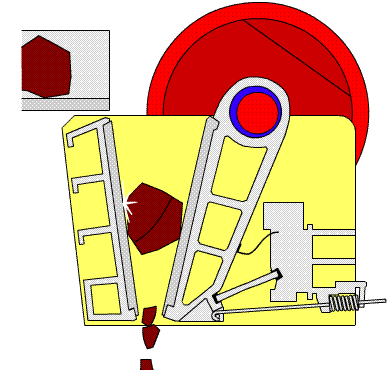

顎式破碎機工作原理：（如圖1）

電動機動力經三角帶驅動皮帶輪帶動偏心軸轉動，從而使動鄂動作復雜擺動（動鄂‘偏心軸、肘板、機架構成曲柄搖桿機構），在活動顎板靠近固定顎板的時候，物料收到?jīng)_擊、擠壓、彎曲而破碎，當活動顎板離開固定顎板的時候，物料靠自重從排礦口排除。

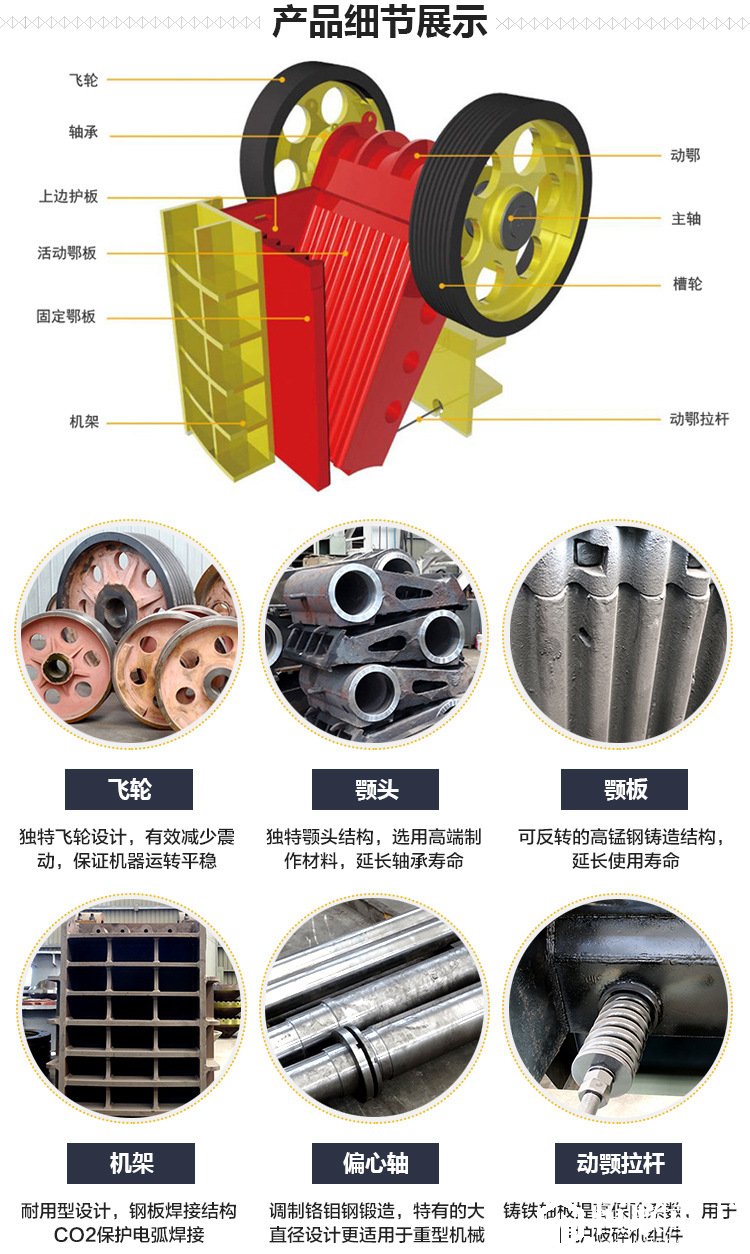

圖2：鄂破結構圖

主要有動顎板、精顎板、邊護板、皮帶輪、偏心軸、電機、推力板、調整塊、肘板等組成。
